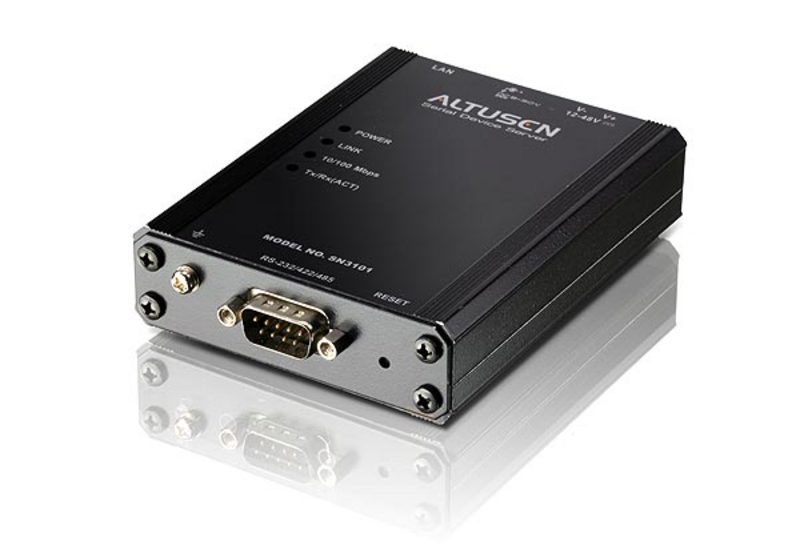

規格型號：SN3101
產品簡述：串口設備服務器
產品概述
SN3101三合一串口設備服務器支持RS-232、RS-422與RS-485數據傳輸接口標準，同時提供以太網絡連接能力以支持各種商業應用中的串口設備，包括工業控制、數據擷取、訪問控制、環境監控、金融、電信與遠程管理等。SN3101運用現今最新通訊技術的速度及可靠度，來提升傳統串口設備的傳輸功能。
功能特點
為產業用串口設備提供IP連線能力
可通過軟件選擇的RS-232/422/485三合一串口端口
內建15KV ESD串口端口靜電保護組件
最大傳輸速率：460Kbps
多樣化的串口操作模式–Console Management, Real COM, TCP Server, TCP Client, UDP, Modbus, Serial Tunnel與Virtual Modem
高安全性的128-bit SSL加密機制，確保串口數據的傳輸安全
通過Real COM、TCP Server與TCP Client等多個同步連線提供備用支持數據傳輸
64 Kbyte的連接端口緩沖區，可避免網絡當機時造成的數據遺失
支持Windows 2000/XP/2003/Vista的Real COM驅動程序
支持Linux的Fixed TTY驅動程序，Unix*的Fixed TTY驅動程序
支持Modbus Ethernet-to-Serial通訊協議
具備數據機模擬功能，現有的數據機應用軟件可通過IP網絡進行連線
支持虛擬終端機 (VT320、VT52、VT100、VT220)
藉由Web (HTTP/HTTPS) Console、Telnet/SSH Console及Windows utility進行組態設定
可通過Web Console與Windows utility進行組態備份/復原以及固件更新
操作簡易的Windows utility (2000/XP/2003/Vista)，能支持自動搜尋及多臺設備的設定與監控
集中的RADIUS、LDAP(S)及MS Active Directory外部驗證支持
通過SNMP MIB II與RS-232 MIB進行網絡管理
通過SMTP與SNMP trap通知事件發生
電源輸入選擇：AC/DC變壓器或使用DC直流電源
* Fixed TTY 驅動程序支持: 1) Sco Unix, Sco OpenServer; 2) Unix Ware 7, SVR 5; 3) Unix Ware 2.1, SVR 4.2; 4) QNX 4.25, QNX 6; 5) FreeBSD; 6) Solaris 10; 7) AIX 5.x; 8) HP-UX 11i

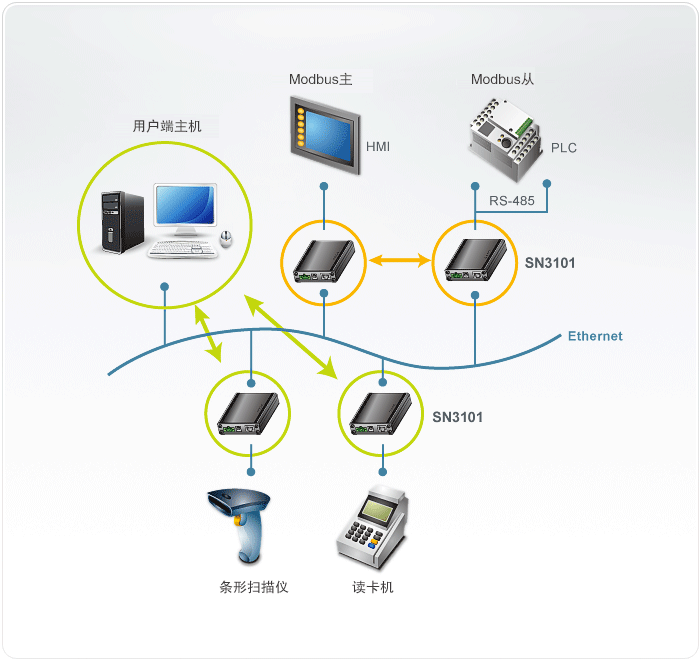

連線圖
技術規格
| 連接接口 | 串口端口 | 1 x DB-9 公頭(黑) | |
| 網絡 | 1 x RJ-45(黑) | ||
| 電源 | 電源1 | 1 x 2-pin端子臺(綠) | |
| 電源2 | 1 x DC電源插座(黑) | ||
| 按鍵開關 | 重置 | 1 x 半嵌式按鈕 | |
| LED指示燈 | 電源 | 1 (綠) | |
| 連線 | 1 (綠) | ||
| 10/100 Mbps | 1 (橘/綠) | ||
| TxRx (ACT) | 1 (綠) | ||
| 電源輸入 | 電源1 | 12–48V DC (2-pin端子臺) | |
| 電源2 | 9–30V DC (電源供應器插座) | ||
| 電源供應器 | 100–240V AC; 50–60 Hz | ||
| 電源線保護 | 4KV burst (EFT), EN61000-4-4 2KV surge, EN61000-4-4 | ||
| 耗電量 | 9V, 2.7W | ||
| 接口 | 串口 | 標準 | RS-232/422/485；可通過軟件選擇 |
| 傳輸速率 | 460Kbps | ||
| RS-232信號 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND | ||
| RS-422信號 | Tx+, Tx-, Rx+, Rx-, RTS+, RTS-, CTS+, CTS-, GND | ||
| RS-485信號 | Data+, Data-, GND | ||
| 串口保護 | 15 KV ESD串口端口靜電保護元件 | ||
| 同位檢查碼 | None, Even, Odd, Mark, Space | ||
| 資料位 | 5, 6, 7, 8 | ||
| 停止位 | 1,1.5, 2 | ||
| 流量控制 | None, XON/XOFF, RTS/CTS | ||
| 網絡 | 標準 | 10/100BaseTX；自動感應 | |
| 保護 | 1.5 KV Magnetic Isolation | ||
| 協定 | ARP, DHCP, DNS, HTTP, HTTPS, ICMP, IP, TCP, UDP, NTP, PPP, RADIUS, Telnet, SNMP, SNMP Trap, SMTP, SSH | ||
| 通過規范 | FCC Class A, CE Class A, RoHS | ||
| 操作環境 | 操作溫度 | 0 - 60°C | |
| 貯存溫度 | -20 - 85°C | ||
| 濕度 | 0 ~ 95% RH；無凝結 | ||
| 型體特性 | 外殼 | 金屬 | |
| 重量 | 0.22 Kg | ||
| 尺寸 (長×寬×高) | 10.69 x 7.90 x 2.44 cm | ||
* The specification and pictures are subject to change without notice.
* All trademarks and logos are the properties of their respective holders.
