產品特點

● 3000VDC隔離模擬量輸入
● 可編程集成軟件模擬輸出
● 可編程轉換速率
● 軟件校準
● 4通道模擬輸出模塊和支持雙極電壓輸出

產品概述

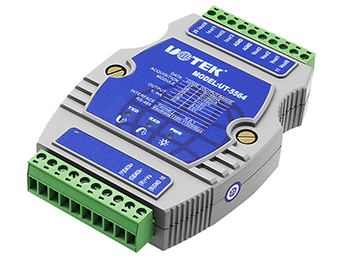

   UT-5564A是遠程數據采集和控制模塊，提供A/D、D/A、模擬量輸入/輸出、數字量輸入/輸出、計時器/計數器等功能。模塊可以通過DCON協議的一系列指令進行遠程控制，模塊和上位機是使用ASCII碼數據形式通過RS-485 串行總線進行通訊。波特率是軟件設置的，傳輸速率最大可達到115.2K而且可以進行選擇。UT-5564A還支持Modbus RTU協議。

詳細參數

>>產品規格

輸出通道: 4路
模擬輸出類型： V, mA
精度: ±0.1% of  FSR
零點漂移
電壓漂移：±30μV/°C
電流漂移：±0.2μA/°C
溫度跨度系數：±20PPM/°C
可編程輸出斜率：0.125到2048mA/S
                             0.0625到1024V/S
電壓輸出負載電流：最大5mA
電流負載電阻：1060歐姆（外帶24V電壓）
工作溫度：-25°C ~ +75°C
存儲溫度：-40°C ~ +85°C
隔離：3000VDC
工作電壓：9-30VDC
功耗：2.3W

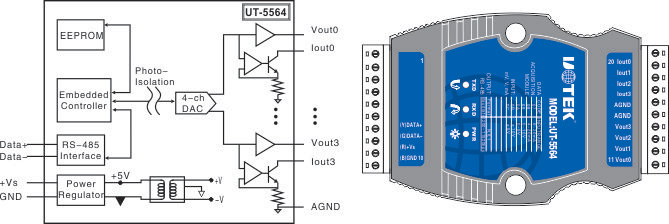

>>端子線路分布圖

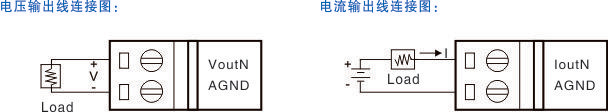

>>接線說明

>>訂購信息

備注：
以上產品為4通道模擬量輸出模塊，配件為導軌座。
